Emenda CSJ K30
Contrátil a frio 6kV até 35kV
25mm² até 630mm²
Aplicação
Para instalação em sistemas de distribuição de energia elétrica para conectar cabos de potência com condutor de cobre ou alumínio, isolação HEPR 105 ou XLPE e tensão de isolamento de 8,7/15kV a 20/35kV.
As emendas CSJ e CSJH K30 são adequadas para instalação em sistemas de distribuição de energia elétrica industrial, comercial e de concessionárias com caixas de emenda ou diretamente enterradas sendo particularmente recomendáveis para sistemas elétricos de Parques Eólicos e Fotovoltaicos. Podem ainda ser instaladas em canaletas, bandejas e suportes para cabos em áreas industriais, sendo sua instalação simples, segura e eficaz.
A cobertura reconstituída pela Fita “Heavy Duty” K30 oferece estanqueidade e possui alta resistência a abrasão e ao impacto por ser constituída de polímero resistente revestido de Mastic.
Componentes do kit
– Corpo da emenda
- Semicondutor interno
- Isolação moldada em silicone
- Alívio de tensões
- Semicondutor externo
– Conector torquimétrico
– Fita “Heavy Duty” K30
– Miscelâneas para instalação
Características
Normas aplicáveis
As emendas CSJ K30 e CSJH K30 atendem aos ensaios previstos na Norma Brasileira NBR 9314 “Emendas e Terminais para cabos de potência com isolação para tensões de 3,6/6kV a 27/35kV” e IEC 60502-4.
Especificação
As emendas CSJ K30 e CSJH K30 são fornecidas em kits completos contendo todos os materiais para sua montagem, incluindo o conector torquimétrico e instruções detalhadas para sua correta instalação.

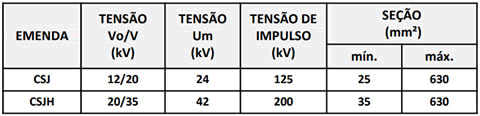

Características do corpo da emenda
Nota: O conector de emenda para os fios de blindagem padrão de 6mm² acompanha o kit. Para seções de blindagem específicas, mediante consulta.
Conector torquimétrico
O conector, em liga de alumínio especial estanhado, possui característica bimetálica sendo adequado a cabos de potência com condutor de cobre ou de alumínio.
Os parafusos torquimétricos são projetados para romper no torque requerido e exato para garantir um contato elétrico estável ao longo de sua vida útil.
O rompimento do parafuso torquimétrico se dá rente ao corpo do conector eliminando ressaltos indesejáveis.
Exemplo de especificação
Cabo 50mm2 – XLPE – 20/35kV
Diâmetro sobre a isolação: 27,5mm
Emenda: CSJH 16K
