CONSIDERAÇÕES INICIAIS
No caso da construção de redes subterrâneas o uso de nossas emendas poliméricas contráteis a frio CSJ é quase sempre vantajoso pois elas são pré-fabricadas e testadas em fábrica e aparentam ter grande facilidade de montagem, no entanto, seu custo e por terem ainda algum conteúdo importado implicam em pontos que devem ser levados em conta no momento de sua especificação, em alguns casos e aplicações.
As emendas com fitas de auto fusão convencionais disponíveis atualmente no mercado têm concepção tecnológica dos anos 70 e obrigam a uma preparação crítica dos cabos (ponta de lápis), exigem o uso de conectores especiais com extremidades cônicas e na falta destes improvisações com o uso de conectores a compressão, restringem o uso de conectores torquimétricos e consomem um grande volume de fitas o que implica em elevado tempo de aplicação e montagem.

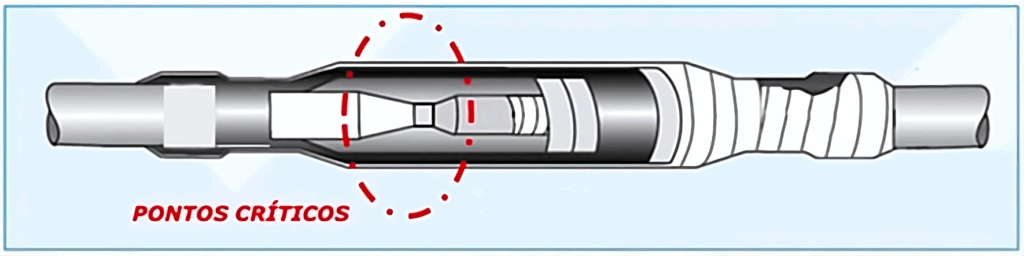

Fig. 1 – Emenda de fita auto fusão convencional
A KIT Acessórios tem disponível uma alternativa de emenda com fitas, com concepção de campo elétrico defletido como a sua CSJ, de dimensões reduzidas, que possui tecnologia alternativa às emendas com fitas convencionais e que foram projetadas especialmente para cabos HEPR 105 podendo ser utilizadas em cabos convencionais de EPR e XLPE.
As emendas Sikronil® Compact fazem frente às emendas poliméricas para uso em construção de redes subterrâneas ou, principalmente, para a expansão de redes existentes e reparos de manutenção.

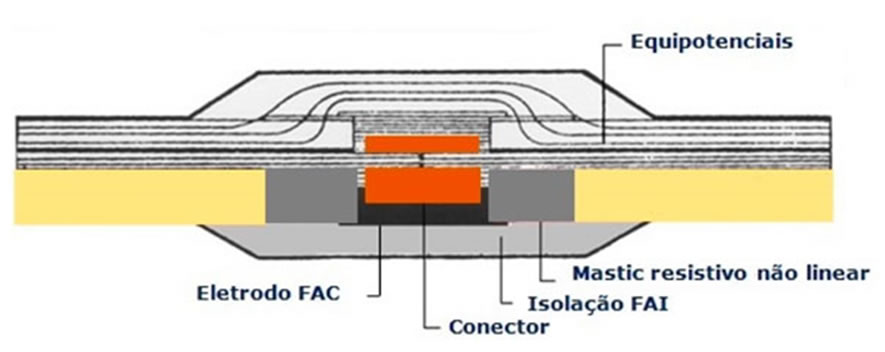

Fig. 2 – Esquemático: Emenda Sikronil® Compact
Possuem a geometria das emendas com campo elétrico defletido associado à técnica do alívio continuo de tensão obtida pela aplicação de Mastic Sikronil® resistivo não linear.
Esta combinação permite a obtenção de emendas bastante compactas.

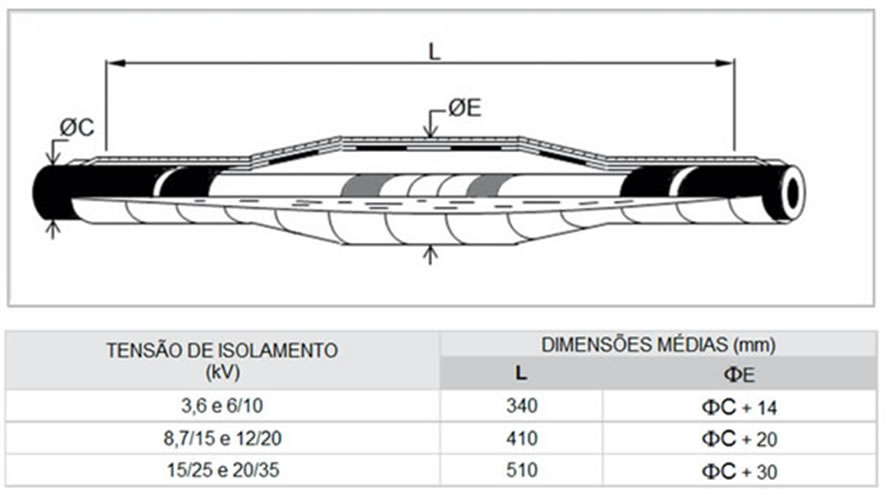

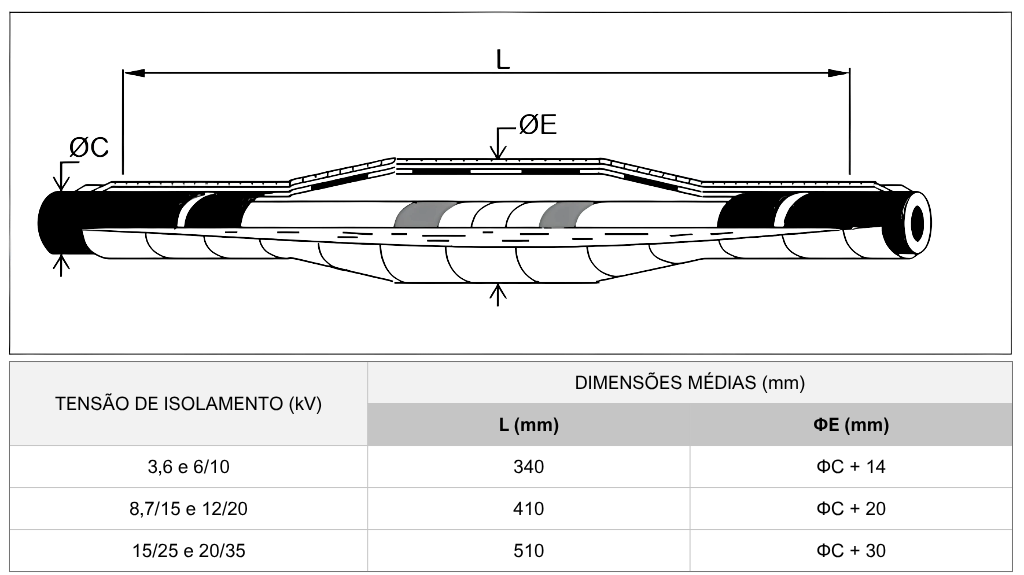

Fig. 3 – Dimensões de contorno das emendas de 6kV a 35kV
Com preparação trivial para os cabos, pouca aplicação de fitas, baixo tempo para montagem, alta confiabilidade e baixo custo global.

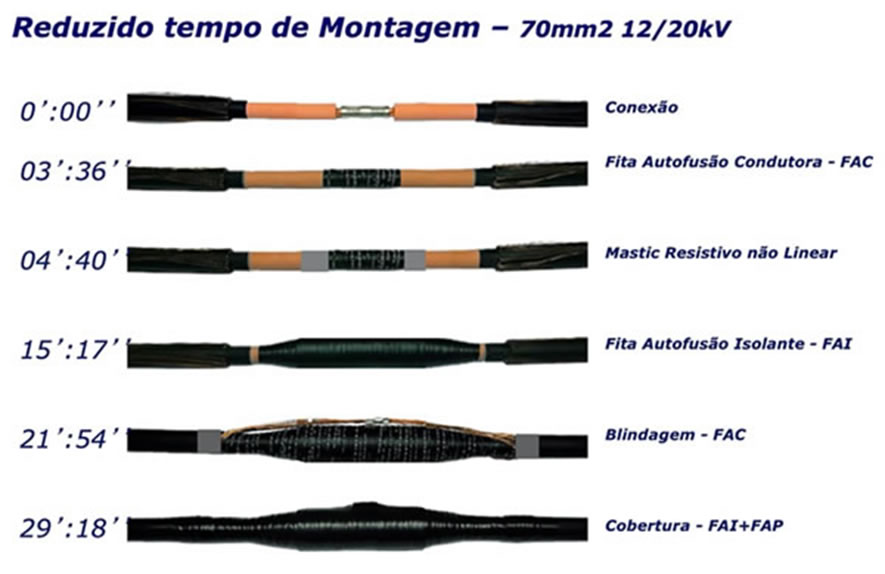

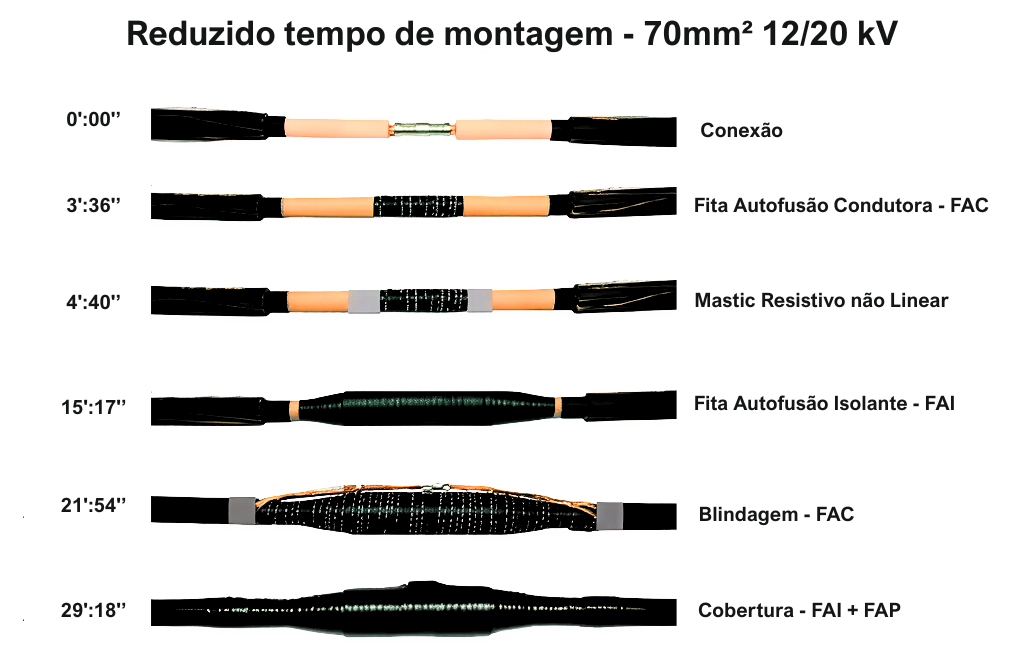

Fig. 4 – Tempos acumulativos para montagem
Após a preparação das extremidades dos cabos, sem a necessidade de confecção de pontas de lápis, a emenda Sikronil® Compact é concluída em apenas 30 minutos, tempo este pouco superior mais bem semelhante ao tempo que se leva para confeccionar uma emenda polimérica.
CONCLUSÕES
As Emendas Sikronil® Compact são especialmente recomendadas para emendar cabos convencionais EPR ou XLPE de instalações existentes com cabos HEPR 105 devido as diferenças no diâmetro sobre a isolação entre eles.
Como não há necessidade de se colocar tubos contráteis nos cabos adjacentes as emendas, seu espaço físico longitudinal para montagem é significativamente menor.
São igualmente recomendadas como emendas de transição de redes com cabos de cobre para cabos de alumínio e vice-versa, devido as suas diferenças de diâmetro.
Sua tecnologia, produção e componentes são locais e de pronta entrega.
Possui custo efetivo, bem menor que a polimérica equivalente, tornando-se um atrativo para uso geral.
MDR/KIT Acessórios
